C(D)UK, Vérin à montage libre, anti-rotation, simple tige

C(D)UK, Vérin à montage libre, anti-rotation, simple tige

SMC

SMC

Free mount series of compact air cylinders.
[Features]
· Non-rotating rod type.
· A space-saving air cylinder with multiple surfaces capable of direct mounting.
· With auto switch.

(i)Remarque

  • ■ Gamme de produits SMC
    Les pages Web relatives aux produits qui ne possèdent pas de page spécifique sur ce site seront publiées au cas par cas.
  • Les images de produits peuvent être des images représentatives. Reportez-vous au catalogue pour plus de détails.
  • Les données CAD ne sont pas disponibles pour certains modèles.

Fiche technique

Référence pièce

Vous pouvez trouver ici le numéro
de référence lié au produit recherché.

Free Mount Cylinder, Non-Rotating Rod Type, Double Acting, Single Rod Specifications

Specifications

Tube Inner Diameter (mm) 6 10 16 20 25 32
Fluid Air
Proof Pressure 1.05 MPa
Maximum operating pressure 0.7 MPa
Minimum operating pressure 0.23 MPa 0.18 MPa 0.16 MPa
Ambient and fluid temperature Without auto switch: -10°C to 70 ℃ (no freezing)
With auto switch: -10°C to 60°C (No freezing)
Lubrication Not required
Piston Speed 50 to 500 mm/s
Cushion*1 Rubber cushions on both sides
Rod-end thread Male thread
Stroke Length Tolerance 0 to +1.0 mm
Rod non-rotating accuracy*2 ±0.8° ±0.5°

*1: ø6 with auto switch type, one side rubber bumper.
*2: No load; rod is retracted.

Standard Stroke Table

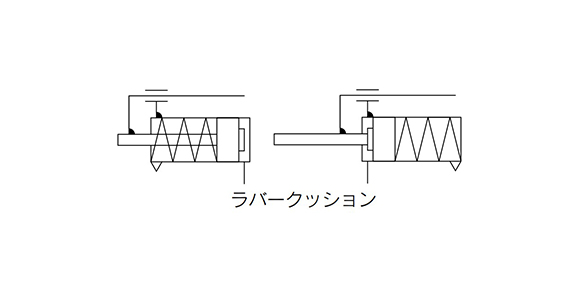

Symbol: single acting, spring return / single acting, spring extend

Symbols
Single acting, spring return
Single acting, spring extend

Tube Inner Diameter (mm) Standard Stroke (mm)
6, 10, 16, 20, 25, 32 5, 10, 15

Minimum Stroke for Auto Switch Mounting

No. of auto switches mounted Applicable auto switch
D-A9□/D-A9□V D-M9□/D-M9□V D-M9□W/D-M9□WV
1 pcs. 5 5 5
2 pcs. 10 5 10

(Units: mm)

Weight / (): Denotes the values with D-A93

Model Stroke (mm)
5 10 15
C(D)UK6-□S
C(D)UK6-□T
28
(33) 		31
(41) 		34
(44)
C(D)UK10-□S
C(D)UK10-□T 		43
(48) 		47
(57) 		55
(65)
C(D)UK16-□S
C(D)UK16-□T 		60
(85) 		66
(90) 		81
(111)
C(D)UK20-□S
C(D)UK20-□T 		113
(147) 		124
(164) 		153
(193)
C(D)UK25-□S
C(D)UK25-□T 		212
(266) 		229
(288) 		271
(330)
C(D)UK32-□S
C(D)UK32-□T 		331
(404) 		357
(435) 		422
(500)

(Unit: g)

Données à afficher
30
45
60
  1. 1
Référence pièce
CDUK6-5T
CDUK6-5T-XC34
CDUK6-10T
CDUK6-15T
CDUK6-15T-A93V
CDUK6-15T-M9B
CDUK6-15T-M9BLS
CDUK6-15T-M9BLS-XC34
CDUK6-15T-XC34
CDUK10-5T
CDUK10-10T
CDUK10-10T-XC34
CDUK10-15T
CDUK10-15T-XC34
CDUK16-5T
CDUK16-10T
CDUK16-10T-M9B
CDUK16-10T-M9BS
CDUK16-10T-XC34
CDUK16-15T
CDUK16-15T-XC34
CDUK20-5T
CDUK20-10T
CDUK20-15T
CDUK25-5T
CDUK25-10T
CDUK25-15T
CDUK32-5T
CDUK32-10T
CDUK32-15T
CUK6-5T
CUK6-10T
CUK6-15T
CUK10-5T
CUK10-10T
CUK10-15T
CUK16-5T
CUK16-10T
CUK16-15T
CUK20-5T
CUK20-10T
CUK20-15T
CUK25-5T
CUK25-10T
CUK25-15T
CUK32-5T
CUK32-10T
CUK32-15T
Référence pièce
Prix unitaire standard
Quantité minimale de commandeRemise sur volume
Jour
d'expédition standard
?
Méthode de fonctionnement du cylindre D.I. du cylindre : D
(Ø) 		Course : L
(mm) 		Température de fonctionnement
(℃) 		Pression de fonctionnement
(MPa) 		Port thread type Auto Switch Lead Wire Length
(m) 		Number of Switches Custom-made Specifications Lock unit magnet

66.82 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--10～ 700.23～0.7M5 × 0.8Sans--AucunAimant intégré

66.84 €

1 27 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--10～ 700.23～0.7M5 × 0.8Sans--Plaque antirotation avec vis de fixation de la pièce à travailler (pas de partie en saillie à l'extrémité de la tige)Aimant intégré

66.82 €

1 4 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)610-10～700.23～0.7M5 × 0.8Aucun--AucunAimant intégré

66.82 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--10～ 700.23～0.7M5 × 0.8Sans--AucunAimant intégré

109.97 €

1 11 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--0.23～0.7M5 × 0.8A93V0.52 pcsAucunAimant intégré

131.90 €

1 24 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--0.23～0.7M5 × 0.8M9B0.52 pcsAucunAimant intégré

103.26 €

1 23 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--0.23～0.7M5 × 0.8M9B31 pcAucunAimant intégré

97.06 €

1 25 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--0.23～0.7M5 × 0.8M9B31 pcPlaque antirotation avec vis de fixation de la pièce à travailler (pas de partie en saillie à l'extrémité de la tige)Aimant intégré

60.65 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--10～ 700.23～0.7M5 × 0.8Sans--Plaque antirotation avec vis de fixation de la pièce à travailler (pas de partie en saillie à l'extrémité de la tige)Aimant intégré

71.61 €

1 31 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)10--10～ 700.18～ 0.7M5 × 0.8Sans--AucunAimant intégré

71.61 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)10--10～ 700.18～ 0.7M5 × 0.8Sans--AucunAimant intégré

71.61 €

1 27 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)10--10～ 700.18～ 0.7M5 × 0.8Sans--Plaque antirotation avec vis de fixation de la pièce à travailler (pas de partie en saillie à l'extrémité de la tige)Aimant intégré

71.61 €

1 17 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)10--10～ 700.18～ 0.7M5 × 0.8Sans--AucunAimant intégré

71.61 €

1 29 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)10--10～ 700.18～ 0.7M5 × 0.8Sans--Plaque antirotation avec vis de fixation de la pièce à travailler (pas de partie en saillie à l'extrémité de la tige)Aimant intégré

80.44 €

1 17 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--10～ 700.18～ 0.7M5 × 0.8Sans--AucunAimant intégré

80.44 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--10～ 700.18～ 0.7M5 × 0.8Sans--AucunAimant intégré

145.58 €

1 19 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--0.18～ 0.7M5 × 0.8M9B0.52 pcsAucunAimant intégré

113.05 €

1 19 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--0.18～ 0.7M5 × 0.8M9B0.51 pcAucunAimant intégré

77.87 €

1 27 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--10～ 700.18～ 0.7M5 × 0.8Sans--Plaque antirotation avec vis de fixation de la pièce à travailler (pas de partie en saillie à l'extrémité de la tige)Aimant intégré

80.44 €

1 19 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--10～ 700.18～ 0.7M5 × 0.8Sans--AucunAimant intégré

80.53 €

1 27 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--10～ 700.18～ 0.7M5 × 0.8Sans--Plaque antirotation avec vis de fixation de la pièce à travailler (pas de partie en saillie à l'extrémité de la tige)Aimant intégré

84.98 €

1 24 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)20--10～ 700.16～0.7M5 × 0.8Sans--AucunAimant intégré

84.98 €

1 24 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)20--10～ 700.16～0.7M5 × 0.8Sans--AucunAimant intégré

88.32 €

1 18 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)20--10～ 700.16～0.7M5 × 0.8Sans--AucunAimant intégré

97.42 €

1 24 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)25--10～ 700.16～0.7M5 × 0.8Sans--AucunAimant intégré

97.42 €

1 17 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)25--10～ 700.16～0.7M5 × 0.8Sans--AucunAimant intégré

103.10 €

1 24 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)25--10～ 700.16～0.7M5 × 0.8Sans--AucunAimant intégré

112.74 €

1 19 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)32--10～ 700.16～0.7Rc 1/8Sans--AucunAimant intégré

112.74 €

1 24 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)32--10～ 700.16～0.7Rc 1/8Sans--AucunAimant intégré

115.02 €

1 28 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)32--10～ 700.16～0.7Rc 1/8Sans--AucunAimant intégré

52.52 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--10～ 700.23～0.7M5 × 0.8Sans--AucunSans aimant

52.52 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--10～ 700.23～0.7M5 × 0.8Sans--AucunSans aimant

52.52 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)6--10～ 700.23～0.7M5 × 0.8Sans--AucunSans aimant

57.31 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)10--10～ 700.18～ 0.7M5 × 0.8Sans--AucunSans aimant

57.31 €

1 13 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)10--10～ 700.18～ 0.7M5 × 0.8Sans--AucunSans aimant

57.31 €

1 17 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)10--10～ 700.18～ 0.7M5 × 0.8Sans--AucunSans aimant

67.10 €

1 19 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--10～ 700.18～ 0.7M5 × 0.8Sans--AucunSans aimant

67.10 €

1 19 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--10～ 700.18～ 0.7M5 × 0.8Sans--AucunSans aimant

67.10 €

1 17 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)16--10～ 700.18～ 0.7M5 × 0.8Sans--AucunSans aimant

71.56 €

1 24 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)20--10～ 700.16～0.7M5 × 0.8Sans--AucunSans aimant

71.56 €

1 17 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)20--10～ 700.16～0.7M5 × 0.8Sans--AucunSans aimant

74.90 €

1 11 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)20--10～ 700.16～0.7M5 × 0.8Sans--AucunSans aimant

81.52 €

1 28 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)25--10～ 700.16～0.7M5 × 0.8Sans--AucunSans aimant

81.52 €

1 17 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)25--10～ 700.16～0.7M5 × 0.8Sans--AucunSans aimant

87.19 €

1 17 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)25--10～ 700.16～0.7M5 × 0.8Sans--AucunSans aimant

95.21 €

1 24 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)32--10～ 700.16～0.7Rc 1/8Sans--AucunSans aimant

95.19 €

1 28 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)32--10～ 700.16～0.7Rc 1/8Sans--AucunSans aimant

97.53 €

1 29 jours [Simple effet (rétraction)] Simple effet spécial (rétraction par force externe)32--10～ 700.16～0.7Rc 1/8Sans--AucunSans aimant

Loading...

  1. 1


Informations de base

Méthode de fonctionnement de la tige Tiges simples Forme du corps principal Cylindre de plaque Fonction supplémentaire Avec fonction de crabotage de la tige
Environnement, applications Standard Verrouillage d'extrémité NA Soupapes NA
Cushion Butoir en caoutchouc aux deux extrémités

Configurer

Réinitialiser

48Numéro de référence applicable suggérée

Afficher les numéros de référence

Certaines spécifications ne sont pas encore précisées.
Le numéro de référence est identifié.

Propriétés de base

  • D.I. du cylindre : D(Ø)

    • 6
    • 10
    • 16
    • 20
    • 25
    • 32

    Réinitialiser

  • Course : L(mm)

    • 5
    • 10
    • 15

    Réinitialiser

  • Port thread type

    • Rc 1/8
    • M5 × 0.8
    • M5 × 0.8

    Réinitialiser

  • Auto Switch

    • M9B
    • M9P
    • A93
    • A93V
    • Aucun
    • Sans

    Réinitialiser

  • Lead Wire Length(m)

    • 0.5
    • 3

    Réinitialiser

  • Number of Switches

    • 1 pc
    • 2 pcs

    Réinitialiser

  • Custom-made Specifications

    • Aucun
    • Plaque antirotation avec vis de fixation de la pièce à travailler (pas de partie en saillie à l'extrémité de la tige)

    Réinitialiser

  • Lock unit magnet

    • Aimant intégré
    • Sans aimant

    Réinitialiser

  • Type

    • CDUK
    • CUK

    Réinitialiser

  • Méthode de fonctionnement du cylindre

    • Simple effet (extrusion)
    • Simple effet (rétraction)
      • Simple effet spécial (rétraction par force externe)

    Réinitialiser

  • Filtrer par type de données CAO

    • 2D
    • 3D

    Réinitialiser

Filtrer par jours d'expédition standard

    • Tous les articles
    • 4 jours ou moins
    • 11 jours ou moins
    • 13 jours ou moins
    • 16 jours ou moins
    • 17 jours ou moins
    • 18 jours ou moins
    • 19 jours ou moins
    • 23 jours ou moins
    • 24 jours ou moins
    • 25 jours ou moins

    Réinitialiser

Propriétés optionnelles
