RS(D)Q-Z, Vérin stoppeur à hauteur fixe

An air cylinder with abundant rod-end configurations. No mounting brackets required.
[Features]
· Female thread types are now available to have on the round bar and chamfered type rod ends.
· The use of a new body design allows for auto switches to be mounted on the 4 faces.
· The type can be selected to fit the application.
· Lever type can be selected to fit the application.
· Shock absorbers can easily be replaced.
· 3 mounting methods: Rod end tapped, head end tapped and through hole.
*See the SMC catalog for specification details.
*Product pictures are representative images.

(i)Remarque

■ Gamme de produits SMC
Les pages Web relatives aux produits qui ne possèdent pas de page spécifique sur ce site seront publiées au cas par cas.
Les images de produits peuvent être des images représentatives. Reportez-vous au catalogue pour plus de détails.

Référence pièce

Vous pouvez trouver ici le numéro
de référence lié au produit recherché.

Spécifications du produit
Numéros de référence
Catalogue

Stopper Cylinder, Fixed Mounting Height RSQ Series Specifications

Round bar type external appearance

Lever type external appearance

Roller type external appearance

Chamfered type external appearance

Specifications

Tube Inner Diameter (mm)	16	20	32	40	50
Action	Double acting type, Double acting with spring type, Single acting spring extend type
Fluid	Air
Proof Pressure	1.5 MPa
Maximum operating pressure	1.0 MPa
Ambient and Fluid Temperature	Without auto switch: -10°C to 70°C (No freezing) With auto switch: -10°C to 60°C (No freezing)
Lubrication	Not required (non-lubricated)
Cushioning	Rubber cushion
Stroke Length Tolerance	+1.4* 0
Piston Speed	50 to 500 mm/s
Mounting	Through bole / Both ends tapped

*The stroke length tolerance does not include bumper deflection.

Standard Stroke Table

(Units: mm)

Tube Internal Diameter	Rod-End Configuration
Tube Internal Diameter	Round Bar Type, Chamfered Type, Roller Type	Lever Type
16	10, 15	-
20	10, 15, 20	-
32	10, 15, 20	10, 15, 20
40	20, 25, 30	20, 25, 30
50	20, 25, 30	20, 25, 30

Spring Force (Single Acting Spring Extend Type)

(Unit: N)

Tube Inner Diameter (mm)	Extended	Retracted
16	4.9	14.9
20	3.4	14.9
32	8.8	18.6
40, 50	13.7	27.5

*Only applicable to round bar, chamfered and roller type end configurations.

Dimensions

The figure shows an extended piston rod. The external dimensions of the double acting spring type and single acting spring extend type are the same as for the double acting type.

(Units: mm)

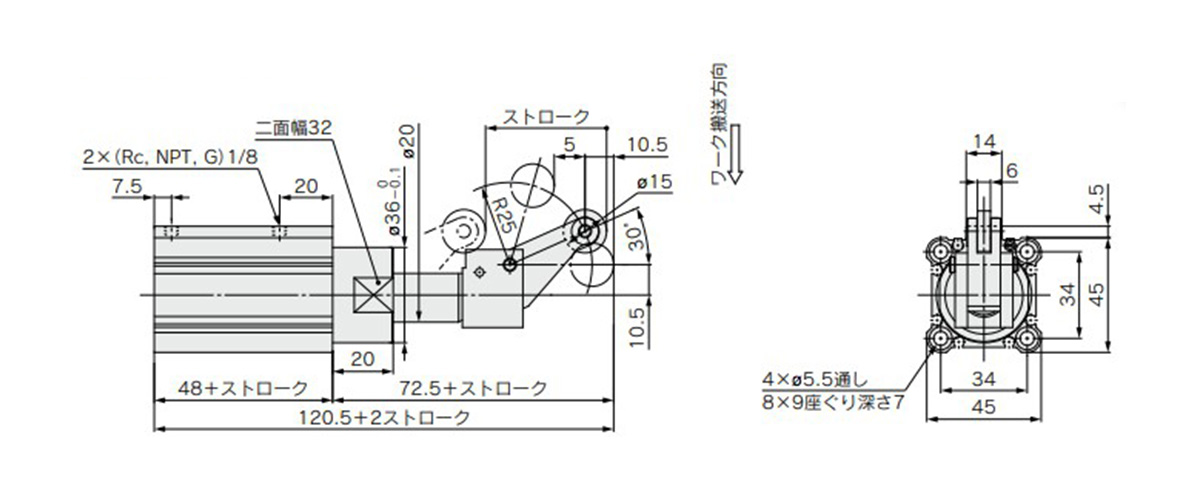

Rod-End Configuration: Lever Type (Fixed) / Through Hole Mounting

Tube internal diameter: 32 mm / RS□QB32□-□DLZ (double acting type)

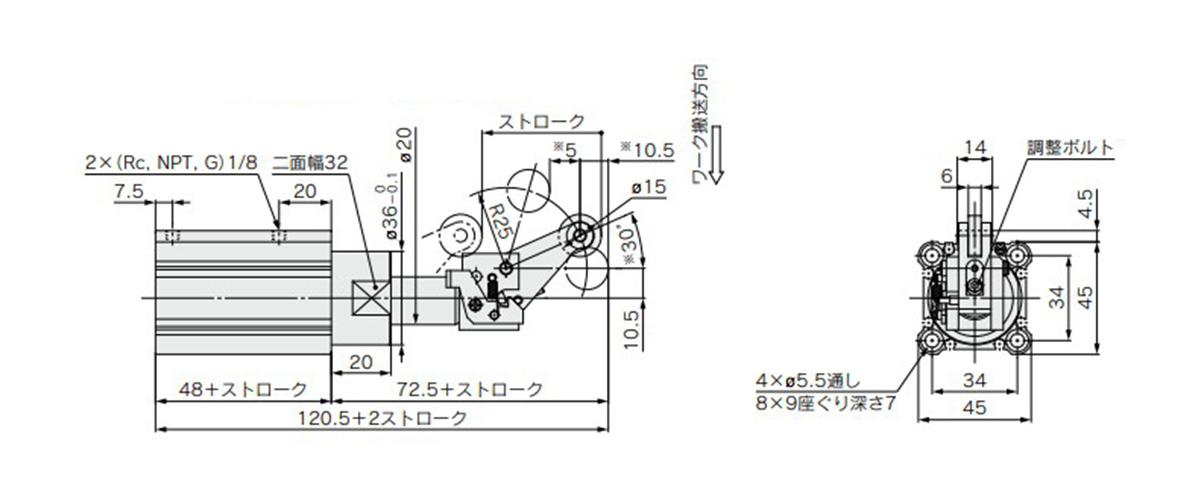

Rod-End Configuration: Lever Type (Energy Absorbing Adjustable Type) / Through Hole Mounting

Tube internal diameter 32 mm / RS□QB32□-□DBZ (double acting type) dimensions

Rod-End Configuration: Lever Type (Energy Absorbing Adjustable Type), With Lock Mechanism / Through Hole Mounting

Tube internal diameter 32 mm / RS□QB32□-□DDZ (double acting type) dimensions

*See the manufacturer's catalog for product information other than that detailed above.

Precautions Regarding Dimensions

*1: For the single acting type, a one-touch fitting is on the rod end only.
*2: The position of the width across flats (K) is arbitrary and is not constant.

Rod-end configuration: Lever type (energy absorbing adjustable type) / Through hole mounting with lock mechanism / Through hole mounting only

*The drawing indicates the dimensions when the adjustment bolt is lowered (at maximum energy absorption). Dimensions with an asterisk (*) change when the adjustment bolt is raised (energy absorption is reduced).
ø32 mm: *30° → *20°, *10.5 → *9, *5 → *6
ø40 mm, ø50 mm: *24° → *16°, *13.5 → *11.5, *14 → *16

*See the manufacturer's catalog for product information other than that detailed above.
