C(D)Q2K, Vérin compact, double effet, anti-rotation, simple tige avec rainure de fixation du détecteur
[Features]
· Non-rotating rod type.
· Action: Double acting, single rod.
· A space-saving cylinder that achieves compact equipment design.
· Small auto switches can be mounted on 4 surfaces. (ø12 to ø25 [12‑ to 25‑mm bore size]: Mountable on 2 surfaces)
· No projection of auto switch.
· With auto switch.
(i)Remarque
- See catalog for specification details.
- See the manufacturer's catalog for details about auto switches.
- A round slot for mounting small auto switches is
provided on 2 surfaces for ø12 to ø25,
and on 4 surfaces for ø32 to ø100
models. - Product pictures are representations.
Référence pièce
Vous pouvez trouver ici le numéro
de référence lié au produit recherché.
Non-Rotating Rod / Double Acting, Single Rod CQ2K Series Specifications
Small Auto Switches Can Be Installed on 4 Surfaces
Remodeled with a new body for more flexibility.
Depending on the installation conditions, auto switches can be mounted on any of the 4 surfaces. (ø12 to ø25 [12‑ to 25‑mm bore size]: Mountable on 2 surfaces) This improves flexibility of equipment design.
ø32 to ø63 (32‑ to 63‑mm bore size)

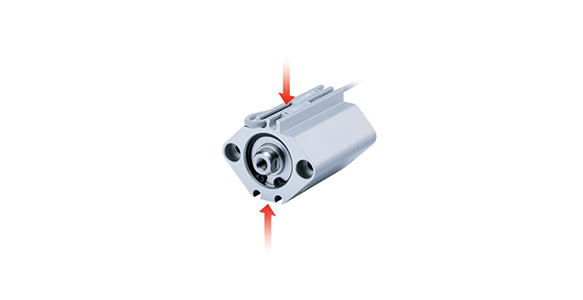

ø12 to ø25 (12‑ to 25‑mm bore size)

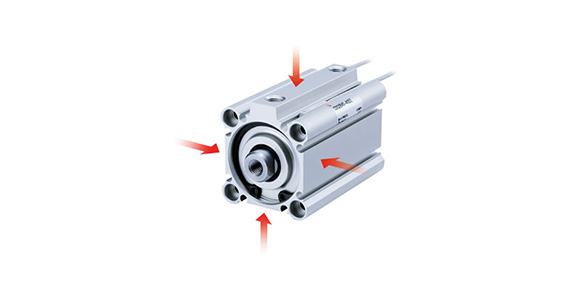

Rounded Slots for Mounting Small Auto Switches Available on 4 Surfaces

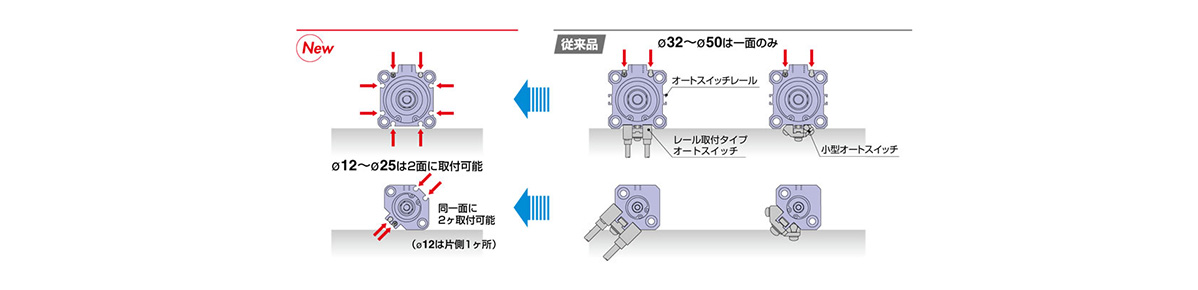

Comparison image with conventional product
No Projection of Auto Switch
Prevents damage to auto switch.
Sleeves cannot get caught in the auto switch and its mounting rail, improving ease of work and safety.
Reduction in labor hours for design.
The outer dimensions of the cylinder do not change when an auto switch is mounted, so there is no need to check for interference with machinery.

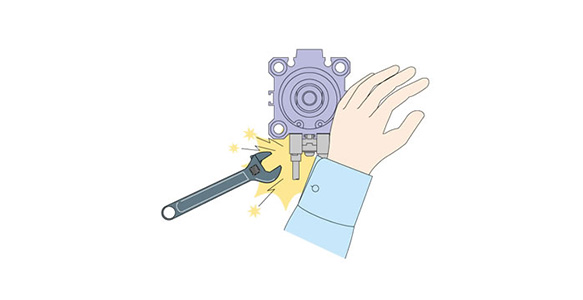

Conventional product image
Specifications
| Tube Internal Diameter (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|---|---|
| Operating method | Double acting, single rod | |||||||
| Applicable fluids | Air | |||||||
| Proof pressure | 1.5 MPa | |||||||
| Maximum operating pressure | 1.0 MPa | |||||||
| Minimum operating pressure | 0.07 MPa | 0.05 MPa | ||||||
| Ambient temperature and working fluid temperature | Without auto switch: -10°C to 70°C (No freezing) With auto switch: -10°C to 60°C (No freezing) | |||||||
| Lubrication | Not required (non-lube) | |||||||
| Operating piston speed | 50 to 500 mm/s | |||||||
| Allowable kinetic energy J | 0.022 | 0.038 | 0.055 | 0.09 | 0.15 | 0.26 | 0.46 | 0.77 |
| 0.043Note 1) | ||||||||
| Stroke length tolerance | 0 to +1.0 mmNote 2) | |||||||
| Rod non-rotating accuracy | ±2° | ±1° | ±0.8° | |||||
ø12 (12‑mm bore size) with auto switch includes a rubber bumper as standard.
Note 1) Figures with rubber bumper (ø12 [12‑mm bore size] with auto switch only).Note 2) Stroke length tolerance does not include the amount of bumper change.
Standard Strokes

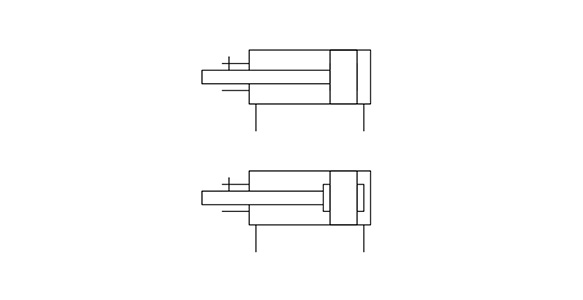

Indicator symbol
Without cushion / rubber bumper
| Tube I.D. | Standard stroke |
|---|---|
| 12, 16 | 5, 10, 15, 20, 25, 30 |
| 20, 25 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 |
| 32, 40 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |
| 50, 63 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |
(Unit: mm)
Type
| Tube Internal Diameter (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pneumatic type | Mounting | Through-hole (standard) | ● | ● | ● | ● | ● | ● | ● | ● | |
| Both ends tapped | - | - | - | - | - | ● | ● | ● | |||
| Built-in magnet | ● | ● | ● | ● | ● | ● | ● | ● | |||
| Piping method | Screw-in type | - | M5 × 0.8 | M5 × 0.8 | M5 × 0.8 | M5 × 0.8 | M5 × 0.8Note 1) Rc 1/8 | Rc 1/8 | Rc 1/4 | Rc 1/4 | |
| TN | - | - | - | - | NPT 1/8 | NPT 1/8 | NPT 1/4 | NPT 1/4 | |||
| TF | - | - | - | - | G 1/8 | G 1/8 | G 1/4 | G 1/4 | |||
| Built-in one-touch fittings | - | - | - | - | ø6Note 2) | ø6 | ø8 | ø8 | |||
| Male rod end | ● | ● | ● | ● | ● | ● | ● | ● | |||
| Head side with spigot | ● | ● | ● | ● | ● | ● | ● | ● | |||
Note 2) The dimensions of the ø32 (32‑mm bore size) 5‑mm stroke cylinder with built-in one-touch fittings is the same as the 10‑mm stroke cylinder tube.
| Référence pièce |
Prix unitaire standard
| Quantité minimale de commande | Remise sur volume | D.I. du cylindre : D (Ø) | Course : L (mm) | Température de fonctionnement (℃) | Pression de fonctionnement (MPa) | Specifications | Support bracket | Port thread type | Body Options | Fente de montage de commutateur auto | Option | Option | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
103.53 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
104.90 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
102.65 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
106.31 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
104.05 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
106.11 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
109.76 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
107.52 € | 1 | 9 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
111.16 € | 1 | 9 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
112.68 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
110.40 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
121.06 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
118.79 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
123.82 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
121.56 € | 1 | 9 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
133.60 € | 1 | 8 jours | 40 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
120.42 € | 1 | 7 jours | 50 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
121.76 € | 1 | 8 jours | 50 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
125.27 € | 1 | 19 jours | 50 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
142.61 € | 1 | 8 jours | 50 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
139.66 € | 1 | 8 jours | 50 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
145.47 € | 1 | 8 jours | 50 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
142.48 € | 1 | 8 jours | 50 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
156.85 € | 1 | 9 jours | 50 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
153.89 € | 1 | 8 jours | 50 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
142.48 € | 1 | 9 jours | 63 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
157.56 € | 1 | 9 jours | 63 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
164.69 € | 1 | 8 jours | 63 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
176.24 € | 1 | 8 jours | 63 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
192.00 € | 1 | 36 jours | 63 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
206.24 € | 1 | 8 jours | 63 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Taraudage aux deux extrémités | Rc | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
46.27 € | 1 | 8 jours | 12 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Avec butoir en caoutchouc | Oui | Produit standard (sans options) | Sans | ||
52.15 € | 1 | 8 jours | 12 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Avec butoir en caoutchouc / Filetage mâle côté tige | Oui | Produit standard (sans options) | Sans | ||
50.61 € | 1 | 4 jours | 12 | 10 | - | 0.07～1 | - | Trou traversant (standard) | Rc | Butée élastique | Oui | - | - | ||
58.82 € | 1 | 8 jours | 12 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Avec butoir en caoutchouc / Filetage mâle côté tige | Oui | Produit standard (sans options) | Sans | ||
57.31 € | 1 | 8 jours | 12 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Avec butoir en caoutchouc | Oui | Produit standard (sans options) | Sans | ||
65.32 € | 1 | 8 jours | 12 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Avec butoir en caoutchouc / Filetage mâle côté tige | Oui | Produit standard (sans options) | Sans | ||
63.81 € | 1 | 4 jours | 12 | 20 | - | 0.07～1 | - | Trou traversant (standard) | Rc | Butée élastique | Oui | - | - | ||
66.90 € | 1 | 8 jours | 12 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Avec butoir en caoutchouc / Filetage mâle côté tige | Oui | Produit standard (sans options) | Sans | ||
65.39 € | 1 | 8 jours | 12 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Avec butoir en caoutchouc | Oui | Produit standard (sans options) | Sans | ||
68.31 € | 1 | 8 jours | 12 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Avec butoir en caoutchouc / Filetage mâle côté tige | Oui | Produit standard (sans options) | Sans | ||
66.77 € | 1 | 4 jours | 12 | 30 | - | 0.07～1 | - | Trou traversant (standard) | Rc | Butée élastique | Oui | - | - | ||
48.89 € | 1 | 8 jours | 16 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
47.35 € | 1 | 8 jours | 16 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
53.10 € | 1 | 8 jours | 16 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
51.56 € | 1 | 4 jours | 16 | 10 | - | 0.07～1 | - | Trou traversant (standard) | Rc | Standard (filetage femelle côté tige) | Oui | - | - | ||
57.44 € | 1 | 8 jours | 16 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
55.92 € | 1 | 8 jours | 16 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
64.56 € | 1 | 8 jours | 16 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
63.05 € | 1 | 4 jours | 16 | 20 | - | 0.07～1 | - | Trou traversant (standard) | Rc | Standard (filetage femelle côté tige) | Oui | - | - | ||
65.95 € | 1 | 8 jours | 16 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
64.42 € | 1 | 8 jours | 16 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
66.65 € | 1 | 8 jours | 16 | - | -10～ 70 | 0.07～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
65.13 € | 1 | 4 jours | 16 | 30 | - | 0.07～1 | - | Trou traversant (standard) | Rc | Standard (filetage femelle côté tige) | Aucun | - | - | ||
54.47 € | 1 | 8 jours | 20 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
58.06 € | 1 | 8 jours | 20 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
56.56 € | 1 | 4 jours | 20 | 10 | - | - | Aimant intégré | Trou traversant (standard) | Vis M | Standard (filetage femelle côté tige) | Oui | - | - | ||
61.68 € | 1 | 8 jours | 20 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Côté tige mâle | Oui | Produit standard (sans options) | Sans | ||
60.15 € | 1 | 8 jours | 20 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Standard (filetage femelle côté tige) | Oui | Produit standard (sans options) | Sans | ||
65.26 € | 1 | 8 jours | 20 | - | -10～ 70 | 0.05～ 1.0 | Aimant intégré | Trou traversant (standard) | Vis M | Côté tige mâle | Oui | Produit standard (sans options) | Sans |
