Plaques métalliques / A configurable / acier de construction, acier inoxydable, aluminium

Plaques métalliques / A configurable / acier de construction, acier inoxydable, aluminium

Cliquez sur cette image pour l'agrandir.

Cliquez sur cette image pour l'agrandir.

MISUMI

MISUMI

Fiche technique

Référence pièce

Vous pouvez trouver ici le numéro
de référence lié au produit recherché.

FSSS-[30-800/1]-[15,​20,​25,​32,​38,​50,​65,​100,​125]-[5,​6,​9,​10,​12,​16,​19,​22,​25,​30]

Barres métalliques plates:Affichage d'image associés
TypeRéférence pièceMatériau
Acier platFSSEN 1.0038 Équiv.
FSCEN 1.1191 Équiv. (étiré à froid)
FSSSEN 1.4301 équiv.
FSSAEN AW-6063/AlMg0,7Si

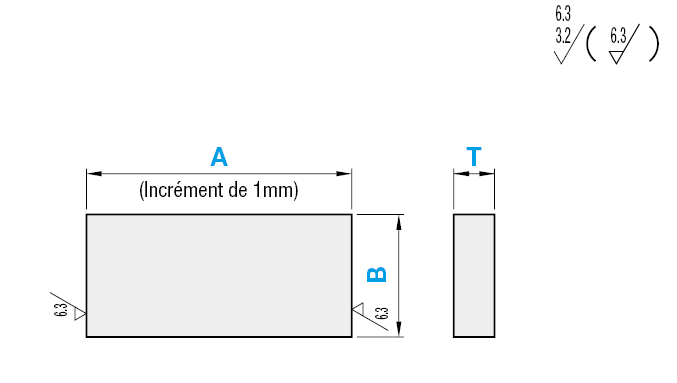

Spécifications

Référence pièce-A-B-T
FSC-
560-25-9
■ Normes de précision
ElémentFSS, FSCFSSSFSSA
• Tolérance de la dimension T
5, 6 9, 10 12, 16 19~30
0   0   0   0
-0.18   -0.22   -0.27   -0.3
5, 6 9, 10 12, 16 19~30
0   0   0   0
-0.3   -0.22   -0.27   -0.33
5, 6 8~12 15 20, 25 30
±0.27  ±0.3  ±0.35  ±0.38  ±0.45

• Tolérance de la dimension A±0.15±0.15±0.15
• Tolérance de la dimension B
16 ~25 ~50 ~60 ~100 ~125
0 0 0 0 0 0
-0.18 -0.21 -0.25 -0.3 -0.35 -0.4
15 ~25 ~50 ~125
0 0 0 0
-0.27 -0.33 -0.39 -0.73
15 ~20 ~30 ~50 ~100
±0.35 ±0.38 ±0.45 ±0.54 ±0.92
• Pliage0.1 ou inf. par 100mm0.1 ou inf. par 100mm0.1 ou inf. par 100mm
• Chanfreinage de la surface de coupeC0.1~0.3C0.1~0.3C0.1~0.3

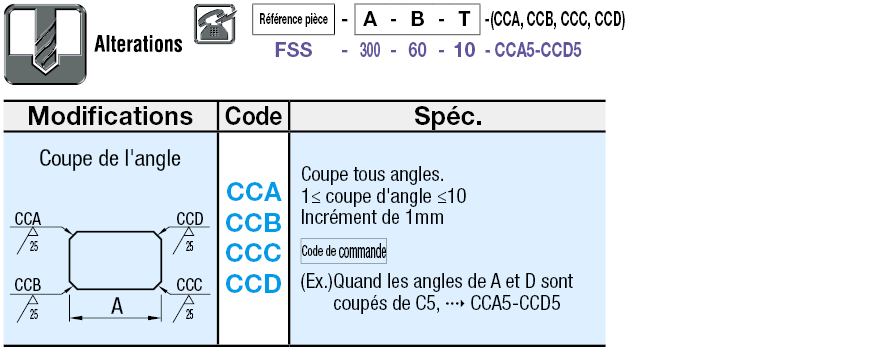

Modifications

Barres métalliques plates:Affichage d'image associés

Numéro de référence :

    L'aperçu 3D n'est pas disponible, car aucun code article n'a été généré.

  • Afin d'afficher l'aperçu 3D, merci de configurer votre pièce
Loading...

Connexion nécessaire pour visualiser l'aperçu 3D

Téléchargement CAO

Données à afficher
30
45
60
  1. 1
Référence pièce
FSSS-[30-800/1]-[15,​20,​25,​32,​38,​50,​65,​100,​125]-[5,​6,​9,​10,​12,​16,​19,​22,​25,​30]
Référence pièceQuantité minimale de commandeRemise sur volume
Jour
d'expédition standard
?
RoHSMatériau Épaisseur t
(mm) 		Longueur A
(mm) 		Largeur B
(mm)
1 12 jours 10[Acier inoxydable] EN 1.4301 Equiv.5 ～ 3030 ～ 80015 ～ 125

Loading...

  1. 1


Informations de base

Méthode de finition Acier plat carré laminé à froid (FB)

Configurer

Réinitialiser

1Numéro de référence applicable suggérée

Afficher les numéros de référence

Certaines spécifications ne sont pas encore précisées.
Le numéro de référence est identifié.

Propriétés de base

  • Épaisseur t(mm)

    • 5
    • 6
    • 8
    • 9
    • 10
    • 12
    • 15
    • 16
    • 19
    • 20
    • 22
    • 25
    • 30

    Réinitialiser

  • Longueur A(mm)

     [30-800/1mmunités]

    Réinitialiser

  • Largeur B(mm)

    • 15
    • 16
    • 20
    • 22
    • 25
    • 30
    • 32
    • 38
    • 40
    • 50
    • 60
    • 65
    • 75
    • 100
    • 125

    Réinitialiser

  • Type

    • FSC
    • FSS
    • FSSA
    • FSSS

    Réinitialiser

  • Matériau

    • Acier au carbone, acier chrome molybdène
      • EN 1.0038 Equiv.
      • EN 1.1191 Equiv.
    • Acier inoxydable
      • EN 1.4301 Equiv.
    • Aluminium
      • EN AW-6063 Equiv.

    Réinitialiser

  • Filtrer par type de données CAO

    • 2D
    • 3D

    Réinitialiser

Filtrer par jours d'expédition standard

Propriétés optionnelles
