Support d'arbre / forme bloc / monobloc / version longue

Support d'arbre / forme bloc / monobloc / version longue

Cliquez sur cette image pour l'agrandir.

Cliquez sur cette image pour l'agrandir.

  • En promotion
  • Remise sur volume

MISUMI

MISUMI

Fiche technique

Référence pièce

Vous pouvez trouver ici le numéro
de référence lié au produit recherché.

Supports d'arbre compacts - Type standard large:Affichage d'image associés
TypeMatériauTraitement de surface Accessoire
SHMTBNEN 1.1191 équiv.Oxydé noirVis de serrage à six pans creux x1
SHMTMNPlacage autocatalytique au nickelVis de serrage à six pans creux
1 pièce (acier inoxydable)
SHMTSNEN 1.4301 équiv.-

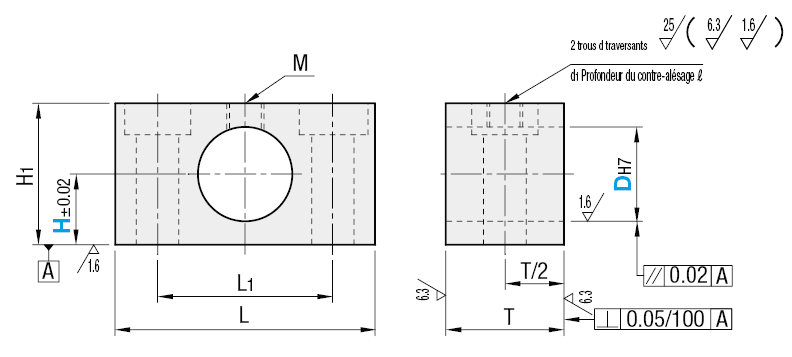

Spécifications

Référence pièce-H
SHMPB8
SHMPSN40
-
-		10
30
Référence pièceSélection
H		LH1TL1dd1ℓVis de serrage
M		Prix unitaire
TypeDSHMTBNSHMTMNSHMTSN
SHMTBN
SHMTMN
SHMTSN		8101520   34H+915206.6116.5M6
1010152025  36H+1022
1210152025  38H+111824
15 152025  42H+152028
16 152025
20 15202530 54H+1825369149M8
25  202530 60H+203042
30  2025303574H+2335521117.511M10
35   25303578H+2656
40   25303580H+304058

Numéro de référence :

    L'aperçu 3D n'est pas disponible, car aucun code article n'a été généré.

  • Afin d'afficher l'aperçu 3D, merci de configurer votre pièce
Loading...

Connexion nécessaire pour visualiser l'aperçu 3D

Téléchargement CAO

Données à afficher
30
45
60
  1. 1
  2. 2
  3. Suivant >>
Référence pièce
SHMTBN8-10
SHMTBN8-15
SHMTBN8-20
SHMTBN10-10
SHMTBN10-15
SHMTBN10-20
SHMTBN10-25
SHMTBN12-10
SHMTBN12-15
SHMTBN12-20
SHMTBN12-25
SHMTBN15-15
SHMTBN15-20
SHMTBN15-25
SHMTBN16-15
SHMTBN16-20
SHMTBN16-25
SHMTBN20-15
SHMTBN20-20
SHMTBN20-25
SHMTBN20-30
SHMTBN25-20
SHMTBN25-25
SHMTBN25-30
SHMTBN30-20
SHMTBN30-25
SHMTBN30-30
SHMTBN30-35
SHMTBN35-25
SHMTBN35-30
SHMTBN35-35
SHMTBN40-25
SHMTBN40-30
SHMTBN40-35
SHMTMN8-10
SHMTMN8-15
SHMTMN8-20
SHMTMN10-10
SHMTMN10-15
SHMTMN10-20
SHMTMN10-25
SHMTMN12-10
SHMTMN12-15
SHMTMN12-20
SHMTMN12-25
SHMTMN15-15
SHMTMN15-20
SHMTMN15-25
SHMTMN16-15
SHMTMN16-20
SHMTMN16-25
SHMTMN20-15
SHMTMN20-20
SHMTMN20-25
SHMTMN20-30
SHMTMN25-20
SHMTMN25-25
SHMTMN25-30
SHMTMN30-20
SHMTMN30-25
Référence pièce
Prix unitaire standard
Quantité minimale de commandeRemise sur volume
Jour
d'expédition standard
?
RoHSDiam. du trou D
(φ) 		Matériau Traitement de surface Hauteur H
(mm)

27.89 €

1 Disponible 13 jours 108[Acier] EN 1.1191 Equiv.Revêtement oxydé noir10

27.89 €

1 Disponible 13 jours 108[Acier] EN 1.1191 Equiv.Revêtement oxydé noir15

27.89 €

1 Disponible 13 jours 108[Acier] EN 1.1191 Equiv.Revêtement oxydé noir20

28.12 €

1 Disponible 13 jours 1010[Acier] EN 1.1191 Equiv.Revêtement oxydé noir10

28.12 €

1 Disponible 13 jours 1010[Acier] EN 1.1191 Equiv.Revêtement oxydé noir15

28.12 €

1 Disponible 13 jours 1010[Acier] EN 1.1191 Equiv.Revêtement oxydé noir20

28.12 €

1 Disponible 13 jours 1010[Acier] EN 1.1191 Equiv.Revêtement oxydé noir25

29.60 €

1 Disponible 13 jours 1012[Acier] EN 1.1191 Equiv.Revêtement oxydé noir10

29.60 €

1 Disponible 13 jours 1012[Acier] EN 1.1191 Equiv.Revêtement oxydé noir15

29.60 €

1 Disponible 13 jours 1012[Acier] EN 1.1191 Equiv.Revêtement oxydé noir20

29.60 €

8.88 €

1 Disponible Jour même

Stock

1012[Acier] EN 1.1191 Equiv.Revêtement oxydé noir25

39.36 €

1 Disponible 13 jours 1015[Acier] EN 1.1191 Equiv.Revêtement oxydé noir15

39.36 €

1 Disponible 13 jours 1015[Acier] EN 1.1191 Equiv.Revêtement oxydé noir20

39.36 €

1 Disponible 13 jours 1015[Acier] EN 1.1191 Equiv.Revêtement oxydé noir25

41.83 €

1 Disponible 13 jours 1016[Acier] EN 1.1191 Equiv.Revêtement oxydé noir15

41.83 €

1 Disponible 13 jours 1016[Acier] EN 1.1191 Equiv.Revêtement oxydé noir20

41.83 €

1 Disponible 13 jours 1016[Acier] EN 1.1191 Equiv.Revêtement oxydé noir25

50.59 €

1 Disponible 13 jours 1020[Acier] EN 1.1191 Equiv.Revêtement oxydé noir15

50.59 €

1 Disponible 13 jours 1020[Acier] EN 1.1191 Equiv.Revêtement oxydé noir20

50.59 €

1 Disponible 13 jours 1020[Acier] EN 1.1191 Equiv.Revêtement oxydé noir25

50.59 €

1 Disponible 13 jours 1020[Acier] EN 1.1191 Equiv.Revêtement oxydé noir30

57.37 €

1 Disponible 13 jours 1025[Acier] EN 1.1191 Equiv.Revêtement oxydé noir20

57.37 €

1 Disponible 13 jours 1025[Acier] EN 1.1191 Equiv.Revêtement oxydé noir25

57.37 €

1 Disponible 13 jours 1025[Acier] EN 1.1191 Equiv.Revêtement oxydé noir30

73.78 €

1 Disponible 13 jours 1030[Acier] EN 1.1191 Equiv.Revêtement oxydé noir20

73.78 €

1 Disponible 13 jours 1030[Acier] EN 1.1191 Equiv.Revêtement oxydé noir25

73.78 €

1 Disponible 13 jours 1030[Acier] EN 1.1191 Equiv.Revêtement oxydé noir30

73.78 €

1 Disponible 13 jours 1030[Acier] EN 1.1191 Equiv.Revêtement oxydé noir35

87.96 €

1 Disponible 13 jours 1035[Acier] EN 1.1191 Equiv.Revêtement oxydé noir25

87.96 €

1 Disponible 13 jours 1035[Acier] EN 1.1191 Equiv.Revêtement oxydé noir30

87.96 €

1 Disponible 13 jours 1035[Acier] EN 1.1191 Equiv.Revêtement oxydé noir35

96.60 €

1 Disponible 13 jours 1040[Acier] EN 1.1191 Equiv.Revêtement oxydé noir25

96.60 €

1 Disponible 13 jours 1040[Acier] EN 1.1191 Equiv.Revêtement oxydé noir30

96.60 €

1 Disponible 13 jours 1040[Acier] EN 1.1191 Equiv.Revêtement oxydé noir35

28.51 €

1 Disponible 13 jours 108[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel10

28.51 €

1 Disponible 13 jours 108[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel15

28.51 €

1 Disponible 13 jours 108[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel20

28.75 €

1 Disponible 13 jours 1010[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel10

28.75 €

1 Disponible 13 jours 1010[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel15

28.75 €

1 Disponible 13 jours 1010[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel20

28.75 €

1 Disponible 13 jours 1010[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel25

30.23 €

1 Disponible 13 jours 1012[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel10

30.23 €

1 Disponible 13 jours 1012[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel15

30.23 €

1 Disponible 13 jours 1012[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel20

30.23 €

1 Disponible 13 jours 1012[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel25

39.96 €

1 Disponible 13 jours 1015[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel15

39.96 €

1 Disponible 13 jours 1015[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel20

39.96 €

1 Disponible 13 jours 1015[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel25

42.44 €

1 Disponible 13 jours 1016[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel15

42.44 €

1 Disponible 13 jours 1016[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel20

42.44 €

1 Disponible 13 jours 1016[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel25

51.20 €

1 Disponible 13 jours 1020[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel15

51.20 €

1 Disponible 13 jours 1020[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel20

51.20 €

1 Disponible 13 jours 1020[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel25

51.20 €

1 Disponible 13 jours 1020[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel30

57.99 €

1 Disponible 13 jours 1025[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel20

57.99 €

1 Disponible 13 jours 1025[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel25

57.99 €

1 Disponible 13 jours 1025[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel30

74.40 €

1 Disponible 13 jours 1030[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel20

74.40 €

1 Disponible 13 jours 1030[Acier] EN 1.1191 Equiv.Placage autocatalytique au nickel25

Loading...

  1. 1
  2. 2
  3. Suivant >>

Exemple d'utilisation

Supports d'arbre compacts - Type standard large:Affichage d'image associés


Informations de base

Forme Forme de bloc Méthode de montage de l'arbre Vis de serrage Type Produits usinés
Méthode de montage forme de bloc Contre-alésage sur surface supérieure Épaisseur Paroi épaisse Trous pour broche Non fourni
Levier de serrage Non fourni
